Conhecendo os Fundamentos Eletrônicos de Hardware de Dispositivos
Quando utilizamos um computador, um smartphone ou qualquer outro dispositivo eletrônico, estamos interagindo com um conjunto de componentes que trabalham em conjunto para executar tarefas, processar informações e permitir o funcionamento dos sistemas. Embora muitas vezes nossa atenção esteja voltada para os aplicativos e para o sistema operacional, existe uma estrutura física responsável por tornar tudo isso possível: a eletrônica do hardware.
O hardware está presente em praticamente todos os equipamentos eletrônicos que fazem parte do nosso cotidiano. Ele envolve circuitos, componentes semicondutores, conexões elétricas, sistemas de alimentação e diferentes elementos responsáveis por processar, armazenar e transmitir informações.
Para compreender como esses dispositivos funcionam, é importante conhecer alguns fundamentos da eletrônica. Não precisamos começar projetando circuitos complexos ou estudando cálculos avançados. O primeiro passo é entender como a eletricidade, os sinais eletrônicos e os componentes físicos participam do funcionamento de um sistema computacional.
A partir dessa base, fica mais fácil compreender o papel do processador, da memória, dos dispositivos de armazenamento e dos demais componentes que serão abordados ao longo deste conjunto de artigos.
O que é hardware e qual é a sua relação com a eletrônica?
Hardware é o conjunto de componentes físicos que formam um equipamento eletrônico ou computacional. São as partes que existem materialmente, como a placa-mãe, o processador, os módulos de memória, os circuitos de alimentação, os conectores, a tela e os dispositivos de entrada e saída.
A eletrônica, por sua vez, é a área que estuda e utiliza componentes e circuitos capazes de controlar o comportamento dos sinais elétricos. Ela permite desenvolver estruturas que realizam operações, armazenam estados, amplificam sinais, controlam energia e executam diversas outras funções.
Essas duas áreas estão diretamente relacionadas. O hardware moderno depende de circuitos eletrônicos para interpretar comandos, manipular dados, controlar periféricos e executar as operações necessárias ao funcionamento de um dispositivo.
Um processador, por exemplo, não é apenas uma peça que recebe instruções e apresenta resultados. Internamente, ele contém uma enorme quantidade de componentes microscópicos organizados em circuitos capazes de realizar operações lógicas e aritméticas. É essa estrutura eletrônica que permite a execução das instruções de um programa.
O mesmo princípio se aplica a outros elementos. A memória utiliza circuitos para guardar informações, enquanto os controladores de comunicação gerenciam a troca de dados entre diferentes partes do equipamento.
A eletricidade como base do funcionamento do hardware
Todo dispositivo eletrônico precisa de energia para funcionar. Em equipamentos computacionais, essa energia é fornecida por uma fonte de alimentação, uma bateria ou outro sistema adequado ao projeto.
A eletricidade envolve fenômenos relacionados às cargas elétricas e ao seu comportamento nos materiais. Para entender os fundamentos do hardware, três grandezas são especialmente importantes: tensão, corrente elétrica e resistência.
Tensão elétrica é a diferença de potencial elétrico entre dois pontos. Ela está relacionada à energia disponível para movimentar cargas elétricas em um circuito. Em termos práticos, é uma das grandezas que precisamos considerar ao alimentar corretamente os componentes de um equipamento.
Corrente elétrica representa o fluxo de cargas elétricas através de um material condutor. Nos circuitos de hardware, a corrente participa do funcionamento dos componentes e precisa permanecer dentro dos limites definidos pelo projeto.
Resistência elétrica representa a oposição à passagem da corrente. Ela depende de fatores como o material, as dimensões do elemento e as condições em que ele se encontra.
Essas grandezas estão relacionadas pela Lei de Ohm, expressa pela fórmula:
(V = R x I)
Nessa expressão, (V) representa a tensão, (R) a resistência e (I) a corrente elétrica. Essa relação é útil para compreender circuitos simples, embora os equipamentos modernos também utilizem componentes cujo comportamento não pode ser explicado apenas por essa lei.
É importante destacar que os circuitos de computadores e smartphones trabalham com níveis de tensão e condições elétricas cuidadosamente definidos. Uma alimentação inadequada pode causar instabilidade, impedir o funcionamento ou até danificar componentes.
Corrente contínua e alimentação dos dispositivos
A maioria dos circuitos eletrônicos digitais trabalha internamente com corrente contínua, também conhecida pela sigla CC ou pelo termo em inglês DC. Nesse tipo de alimentação, a polaridade da tensão permanece definida, permitindo que os circuitos recebam a energia nas condições para as quais foram projetados.

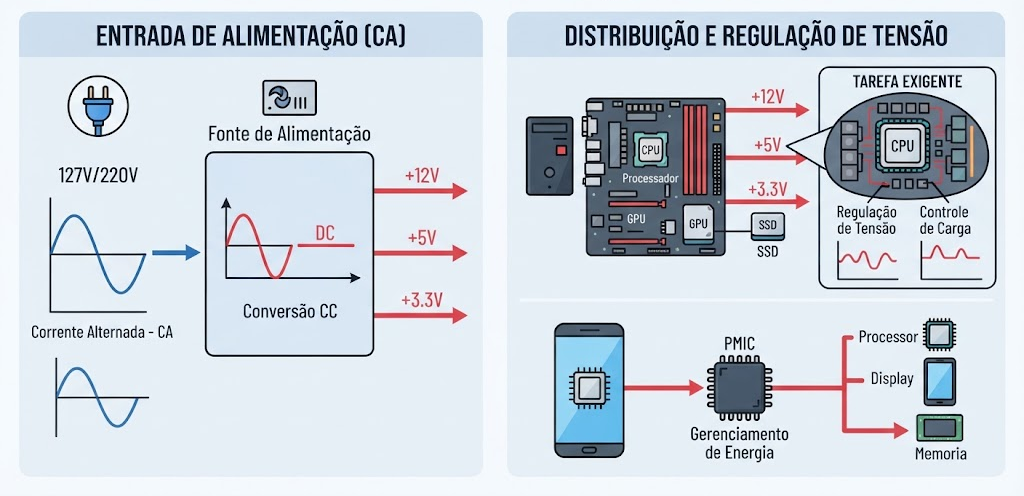

A energia disponível na tomada, por outro lado, normalmente é fornecida em corrente alternada. Por isso, computadores, roteadores, monitores e diversos outros equipamentos utilizam fontes de alimentação que convertem a energia recebida para os níveis necessários aos circuitos internos.
Em um computador de mesa, a fonte fornece diferentes tensões para alimentar componentes como a placa-mãe, os dispositivos de armazenamento e a placa de vídeo. Em um smartphone, o circuito de gerenciamento de energia distribui e controla a alimentação de acordo com as necessidades do processador, da tela, das memórias e de outros elementos.
Essa distribuição não consiste apenas em fornecer energia. Os circuitos também precisam regular a tensão, controlar o consumo e responder às mudanças de carga que acontecem durante o funcionamento do dispositivo.
Quando um processador executa uma tarefa mais exigente, por exemplo, seu consumo pode aumentar. O sistema de alimentação precisa acompanhar essa demanda sem ultrapassar os limites elétricos e térmicos estabelecidos.

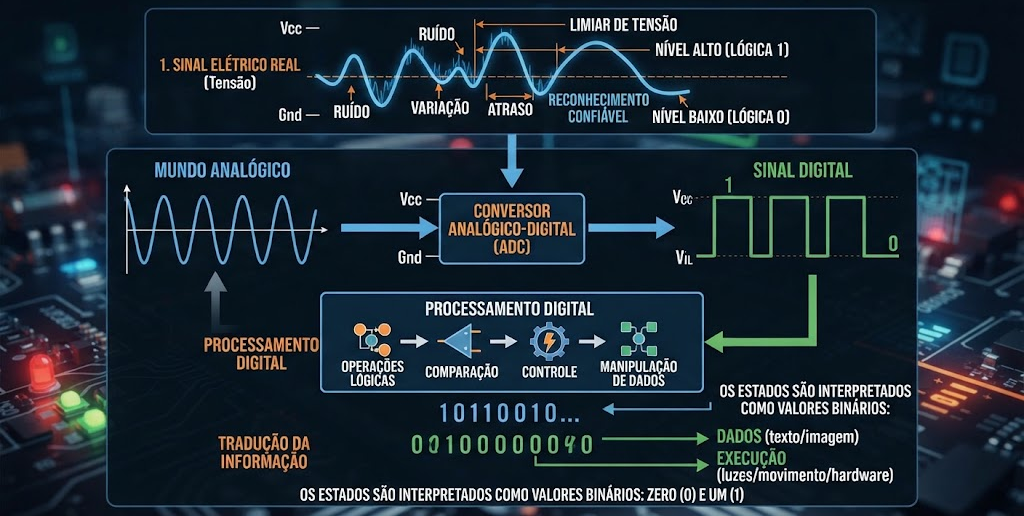

Como os sinais elétricos representam informações
Uma das características mais importantes do hardware digital é a capacidade de representar informações por meio de estados elétricos.
Nos sistemas digitais, esses estados são interpretados como valores binários: zero e um. Essa representação é a base utilizada para codificar dados e executar as operações realizadas pelos circuitos lógicos.
É comum associar o valor zero a uma tensão baixa e o valor um a uma tensão alta. Essa explicação ajuda a compreender o princípio, mas não significa que todos os circuitos utilizem exatamente os mesmos níveis de tensão. Os valores reconhecidos como zero ou um dependem da tecnologia e das especificações do circuito.
Também é importante entender que um circuito real não interpreta os sinais de maneira perfeitamente abstrata. Existem limites de tensão, variações elétricas, atrasos de propagação e condições de ruído que precisam ser consideradas no desenvolvimento do hardware.
Mesmo assim, os circuitos digitais são projetados para reconhecer esses estados de forma confiável. A partir deles, podem realizar operações lógicas, comparar valores, controlar sequências de execução e manipular dados.
Bits e bytes: a representação digital dos dados
O bit é a menor unidade de informação utilizada na representação binária. Ele pode assumir um de dois valores: zero ou um.
Quando vários bits são agrupados, torna-se possível representar uma quantidade muito maior de informações. Um conjunto de oito bits forma um byte, unidade bastante utilizada para expressar o tamanho de arquivos, a capacidade de memória e o armazenamento de dados.
Por exemplo, textos, imagens, vídeos e programas são representados digitalmente por sequências de bits. O hardware não precisa compreender o significado humano de uma fotografia ou de um documento. Ele manipula os dados codificados e executa as operações definidas pelos circuitos e pelo software.
Essa distinção ajuda a entender a relação entre eletrônica e computação. Os circuitos trabalham com sinais físicos, enquanto os sistemas computacionais interpretam os estados desses sinais de acordo com regras de representação e processamento.
Assim, uma informação que aparece na tela como texto ou imagem corresponde, em níveis internos, a dados codificados e manipulados por diferentes componentes.
Os semicondutores e a construção dos componentes eletrônicos
Os semicondutores são materiais fundamentais para a eletrônica moderna. Eles possuem propriedades elétricas que podem ser controladas e aproveitadas para construir componentes capazes de regular correntes e sinais.
O silício é um dos materiais mais utilizados na fabricação de dispositivos semicondutores. Por meio de processos industriais especializados, ele pode ser utilizado na construção de transistores, diodos e circuitos integrados.
Os transistores merecem destaque porque funcionam como elementos básicos de muitos circuitos eletrônicos. Dependendo de sua estrutura e aplicação, podem controlar a passagem de corrente ou atuar como parte de circuitos de amplificação e comutação.
Nos processadores e nas memórias digitais, transistores são organizados em estruturas que realizam operações lógicas e armazenam estados. A combinação desses elementos permite desenvolver circuitos extremamente complexos em uma área muito pequena.
É essa capacidade de integração que possibilitou a evolução dos computadores, a miniaturização dos dispositivos móveis e a incorporação de funções computacionais em equipamentos de diferentes tipos.
Circuitos integrados: muitos componentes em um único chip
Um circuito integrado é um componente no qual diversos elementos eletrônicos são fabricados e interligados em uma mesma estrutura semicondutora.
Em vez de montar cada transistor e cada conexão separadamente, a indústria utiliza processos de fabricação que permitem criar circuitos completos em pequenos chips. Isso reduz o espaço ocupado, possibilita aumentar a complexidade e contribui para melhorar o desempenho e a eficiência dos dispositivos.
O processador é um exemplo de circuito integrado. Dependendo do projeto, um único chip pode conter núcleos de processamento, memória cache, unidades de controle e outros circuitos especializados.
Também existem circuitos integrados dedicados ao gerenciamento de energia, ao processamento gráfico, à comunicação sem fio e ao controle de periféricos.

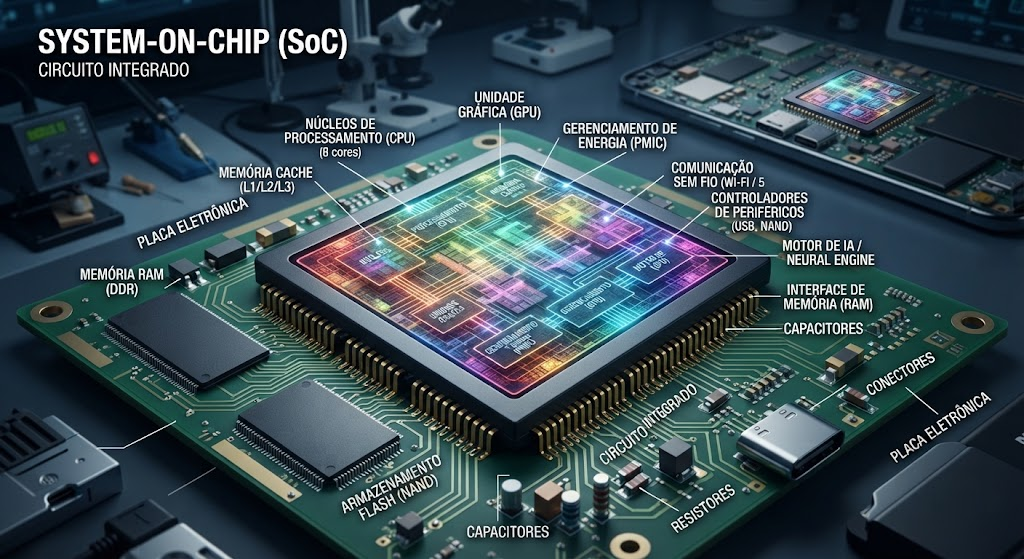

Em smartphones e tablets, a integração costuma ser ainda mais ampla. Um sistema conhecido como System-on-Chip (SoC) pode reunir em um único chip diversos componentes que, em outras arquiteturas, seriam implementados separadamente.
Isso não significa que todo o hardware esteja concentrado em um único circuito. O dispositivo continua dependendo de memória, armazenamento, alimentação, interfaces e outros elementos, integrados no mesmo encapsulamento ou distribuídos pela placa eletrônica.

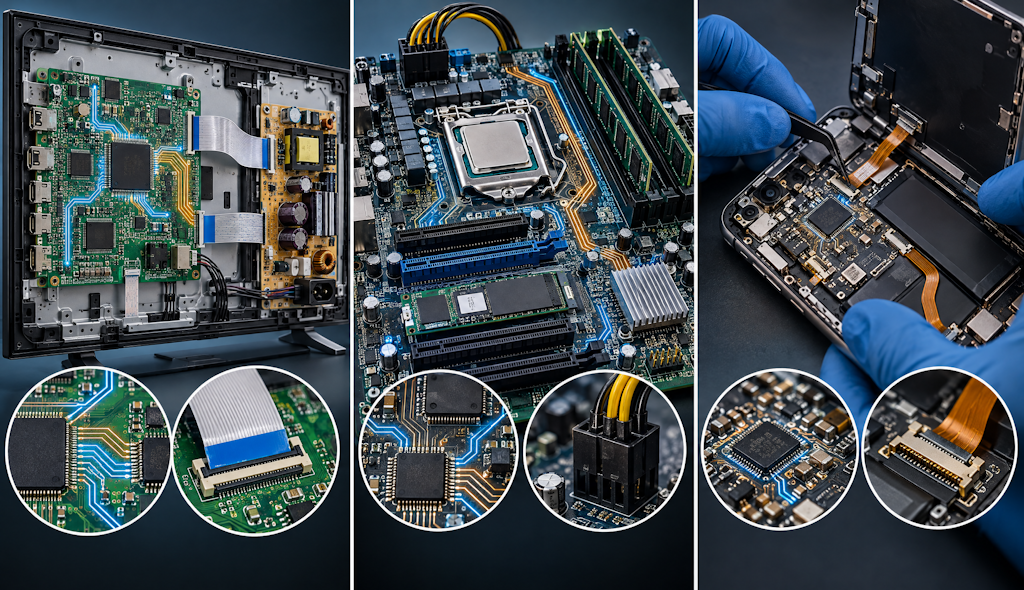

Placas eletrônicas e interconexão dos componentes
Os componentes de hardware precisam ser conectados para trocar sinais e receber energia. Essa função é realizada por estruturas físicas como placas de circuito impresso, trilhas condutoras, conectores e cabos.
A placa de circuito impresso, conhecida pela sigla PCB, oferece uma base para fixar os componentes e estabelecer conexões elétricas entre eles. Suas trilhas são projetadas para transportar sinais e alimentação conforme as necessidades do circuito.
Em um computador, a placa-mãe conecta o processador, a memória, os dispositivos de armazenamento e diversos controladores. Ela também disponibiliza interfaces para placas adicionais e periféricos.
Em smartphones e tablets, as placas costumam ter dimensões reduzidas e apresentam componentes montados com alta densidade. O projeto precisa considerar o espaço disponível, o consumo de energia, a dissipação de calor e a integridade dos sinais.
A qualidade dessas interconexões é importante para o funcionamento do equipamento. Conexões inadequadas, falhas de soldagem, trilhas danificadas ou problemas nos conectores podem causar desde falhas intermitentes até a interrupção completa de determinadas funções.
A diferença entre componentes analógicos e digitais
Os circuitos eletrônicos podem trabalhar com sinais analógicos, digitais ou combinações dos dois.
Um sinal analógico pode variar continuamente dentro de uma faixa de valores. Microfones, sensores de temperatura e circuitos de áudio são exemplos de aplicações que lidam com grandezas físicas que variam de maneira contínua.
Já os circuitos digitais interpretam os sinais segundo estados definidos, geralmente associados à representação binária. Processadores, controladores digitais e boa parte dos circuitos de memória utilizam esse princípio.

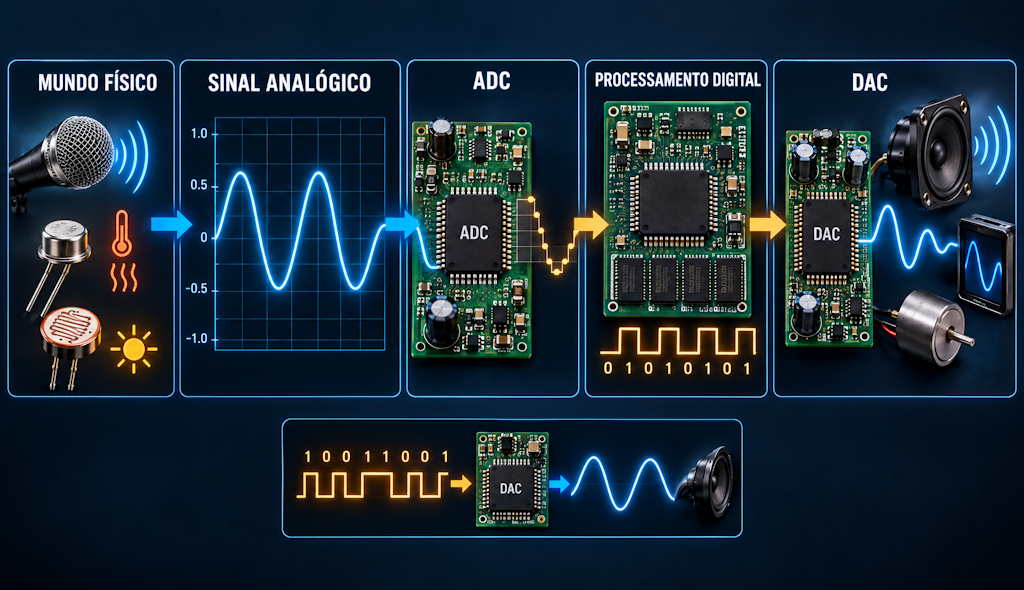

Na prática, muitos dispositivos combinam as duas abordagens. Um sensor pode produzir um sinal analógico que precisa ser convertido para uma representação digital antes de ser processado pelo sistema.
Conversores analógico-digitais realizam essa transformação, enquanto conversores digital-analógicos permitem gerar sinais analógicos a partir de dados digitais.
Essa integração é essencial porque o mundo físico não é formado apenas por zeros e uns. Temperatura, som, luz, pressão e movimento são grandezas que precisam ser captadas, interpretadas e, em muitos casos, convertidas para que um sistema computacional possa trabalhar com elas.

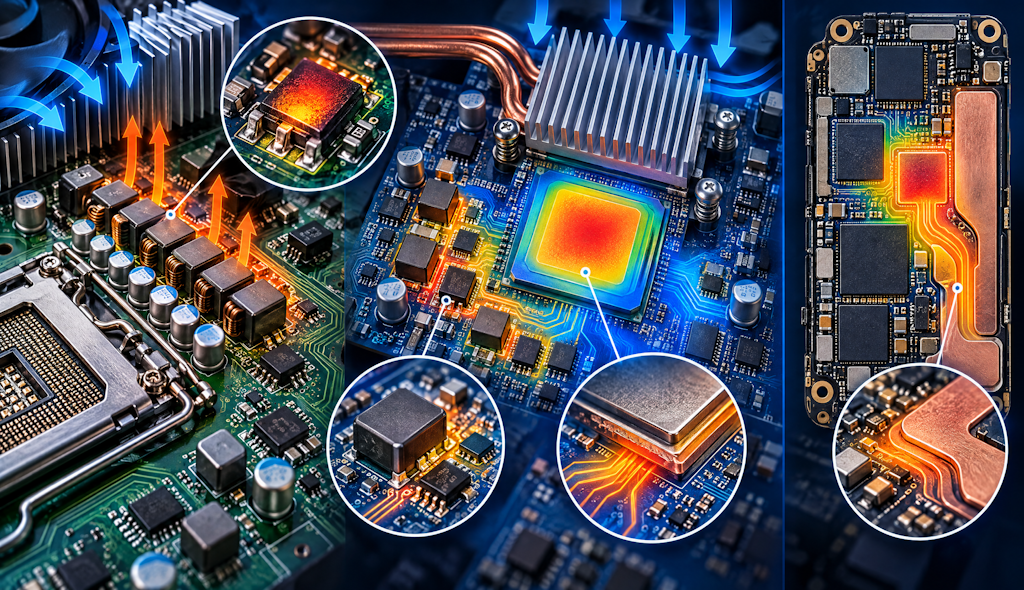

Temperatura e dissipação de calor no hardware
O funcionamento dos componentes eletrônicos produz calor. Parte da energia consumida pelos circuitos é dissipada na forma térmica, e a quantidade gerada depende da arquitetura, da carga de trabalho, da tensão, da frequência e de outros fatores.
Por isso, o controle térmico é uma parte importante do projeto de hardware. Se a temperatura ultrapassar os limites recomendados, o equipamento poderá reduzir o desempenho, apresentar instabilidade ou sofrer danos ao longo do tempo.
Computadores de mesa podem utilizar dissipadores, ventoinhas e sistemas de refrigeração mais elaborados. Notebooks e smartphones precisam lidar com restrições maiores de espaço, recorrendo a soluções compactas de distribuição e dissipação do calor.
O sistema de gerenciamento pode reduzir automaticamente a frequência de operação ou limitar o consumo quando a temperatura se aproxima de determinados limites. Esse comportamento ajuda a proteger o equipamento, embora possa diminuir temporariamente o desempenho.
Portanto, avaliar o hardware não significa observar somente a capacidade de processamento. Também é necessário considerar como o equipamento mantém condições adequadas de alimentação e temperatura durante o uso.
O hardware é igual em todos os dispositivos?
Os fundamentos eletrônicos são compartilhados por diferentes equipamentos, mas a forma de aplicá-los varia de acordo com a finalidade do dispositivo.
Em computadores de mesa, é comum encontrar componentes modulares, como processadores, módulos de memória e placas de expansão. Essa organização permite substituir peças e realizar atualizações, dependendo da compatibilidade do sistema.
Nos notebooks, o espaço disponível é menor e vários componentes podem estar integrados à placa principal. O projeto procura equilibrar desempenho, autonomia da bateria, peso e dissipação térmica.
Nos smartphones e tablets, a integração costuma ser ainda maior. Processamento, gráficos, comunicação e gerenciamento de energia podem estar reunidos em circuitos altamente compactos, enquanto outros componentes são conectados à placa principal.
Também existem sistemas embarcados, presentes em equipamentos industriais, automóveis, dispositivos de monitoramento e aparelhos domésticos. Nesses casos, o hardware é desenvolvido para cumprir funções específicas, muitas vezes com restrições rigorosas de consumo, tamanho, custo e confiabilidade.
Essas diferenças mostram que não existe uma única forma de construir hardware. A arquitetura depende dos objetivos do equipamento e das condições em que ele precisa operar.
Por que conhecer os fundamentos eletrônicos do hardware é importante?
Compreender os princípios eletrônicos ajuda a interpretar melhor as especificações dos dispositivos e a entender por que determinados componentes apresentam características diferentes.
A tensão e o consumo ajudam a compreender a alimentação. Os semicondutores explicam a construção de transistores e circuitos integrados. Os sinais digitais mostram como os circuitos representam dados, enquanto as placas e conexões demonstram como os componentes são organizados para trabalhar em conjunto.
Esses conhecimentos também servem como base para estudar manutenção, diagnóstico de falhas, arquitetura de computadores e avaliação de desempenho. Quando um equipamento apresenta problemas, por exemplo, nem sempre a causa está no sistema operacional ou no programa utilizado. Uma falha de alimentação, memória, conexão ou controle térmico também pode comprometer o funcionamento.
Isso não significa que seja necessário dominar toda a eletrônica para utilizar ou administrar computadores. Entretanto, conhecer os conceitos essenciais permite analisar os dispositivos com mais critério e compreender melhor as decisões tomadas durante o desenvolvimento do hardware.
Então o que podemos aprender depois da leitura desse artigo.
O hardware é construído a partir de componentes físicos e circuitos eletrônicos que trabalham de maneira coordenada. A eletricidade fornece a energia necessária, os semicondutores permitem controlar os sinais, os transistores formam a base de muitos circuitos e os circuitos integrados concentram funções cada vez mais complexas em espaços reduzidos.
A representação binária permite que os sistemas digitais manipulem informações, enquanto placas eletrônicas, conexões e mecanismos de alimentação integram os componentes em um equipamento funcional. Ao mesmo tempo, aspectos como consumo de energia e dissipação de calor influenciam diretamente o projeto e o funcionamento dos dispositivos.
Esses fundamentos ajudam a compreender por que um computador, um smartphone ou um sistema embarcado consegue executar suas tarefas, mesmo apresentando arquiteturas e dimensões tão diferentes.
A partir dessa base, podemos avançar para a relação entre hardware e software, entendendo como os componentes físicos e os elementos lógicos se complementam para formar um sistema computacional.
